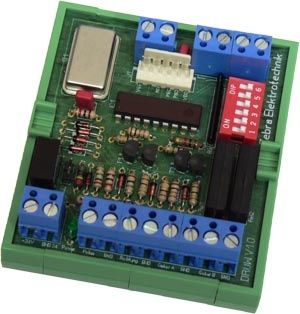

Drehüberwachungsmodul

zum nachträglichen Einbau bei Achsen mit Schrittmotorantrieb



DrehüberwachungsmodulSchrittmotorsysteme sind aufgrund ihrer Funktionsweise in der Lage eine Achse genau
in die gewünschte Position zu bringen. Aber nur innerhalb ihrer parametrierten Grenzen.
Darüber hinaus kommt es immer wieder vor das Schrittmotorsysteme ihre Position verfehlen.
Für diesen Fall des "Schritte verlieren" sollte ihre Position überwacht werden.
Um solche Fehlerfälle zu verhindern sind Encodersysteme notwendig, die die Position
des Schrittmotors überwachen. Doch zum einen sind Encodersysteme oft nicht vorgesehen
oder lassen sich nur mit sehr großem Aufwand nachträglich implementieren.
Das Drehüberwachungsmodul ist ein externes Encodersystem, welches komplett vom Schrittmotor
getrennt arbeitet. Somit ist es in der Lage fast jedes System zu überwachen und im Fehlerfalle
der übergeordneten Steuerung eine Störung zu melden.



 Funktionsübersicht:

  • Kompaktes Modul zur Überwachung der Drehbewegung von Schrittmotoren mittels Inkrementalgeber
  • Signalisierung durch potentialfreie Kontakte an übergeordnete Steuerung
  • hohe Abtastfrequenz
  • verschiedene Funktionsmodi (Gebersignale führen, Pulssignale führen)
  • Geberauflösung, Schleppfehlergrenze, Modus über DIP-Schalter programmierbar
  • Programmierte Werte auslesbar
  • Besonders geeignet zum nachträglichen Einbau in bestehende Anlagen



Weitere Informationen finden sie im Produktprospekt und in der Kurzanleitung.
Sollten sie Fragen oder Anregungen haben, so zögern sie nicht uns zu Kontaktieren.
